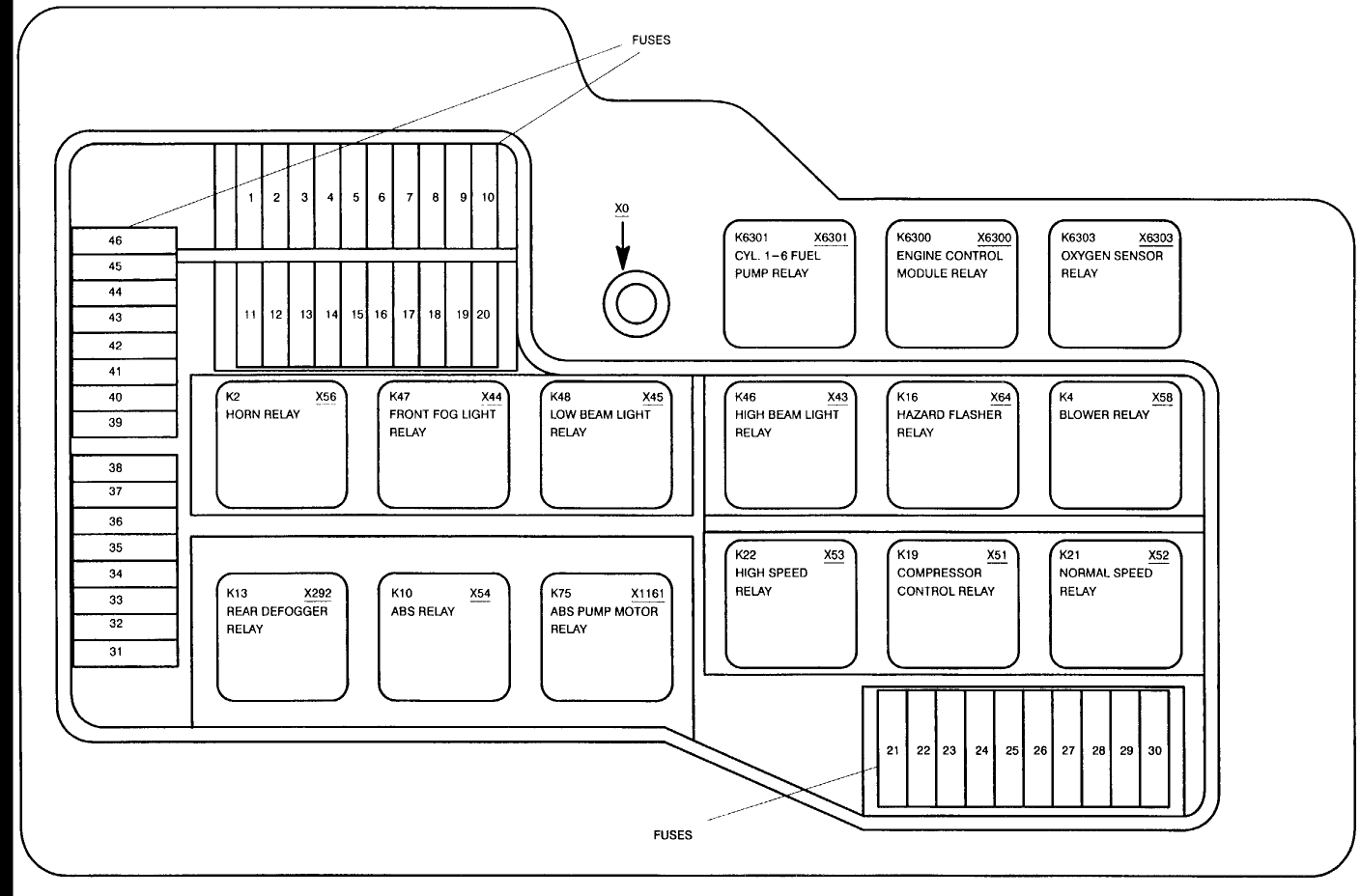

Siccome in tanti mi chiedono spesso lo schema dei fusibili, o per una mancanza del manuale interno o per un’incongruenza di anni di fabbricazione.. ecco a voi la tabella DEFINITIVA dei fusibili e36!
lo schema e la numerazione è identica per tutte le versioni ma in base al cablaggio e all’anno dell’auto indicherò ogni fusibile a cosa andrà associato, e in base al vostro malfunzionamento quale saranno gli altri fusibili da verificare!
FUSIBILI dal 1991 al settembre 1993
| Fusibile | Amperaggio | Circuito Protetto |
|---|---|---|
| 1 | 30A | Tettuccio Elettrico (verificare anche fusibile 13) |
| 2 | Vuoto | |
| 3 | 30A | Lavafari |
| 4 | 15A | Sedili Riscaldati (verificare anche fusibile 23) |
| 5 | 30A | Sedili Elettrici (verificare anche fusibile 40) |
| 6 | 20A | Lunotto Termico (verificare anche fusibile 23) |
| 7 | 5A | Sistema Antifurto (Alpine) (verificare anche fusibile 43) Chiusura Centralizzata (ZVM II), (verificare anche fusibile 35,43) |
| 8 | 15A | Clacson |
| 9 | 20A | Sistema Audio (verificare anche fusibile 44) |
| 10 | 30A | ABS (verificare anche fusibile 21, 27, 38, 46) |
| 11 | 7.5A | Crash Control Module (verificare anche fusibile 12, 27, 29, 34) Fari/Fendinebbia (verificare anche fusibile 12, 15, 22, 23, 25, 29, 30) Computer di Bordo (verificare anche fusibile 12, 23, 27, 31, 33, 37, 45, 46) |
| 12 | 7.5A | Crash Control Module (verificare anche fusibile 11, 25, 29, 34) Fari/Fendinebbia (verificare anche fusibile 11, 15, 22, 23, 25, 29, 30) Computer di Bordo (verificare anche fusibile 11, 23, 27, 31, 33, 37, 45, 46) |
| 13 | 5A | Tettuccio Elettrico (verificare anche fusibile1) Vetri Elettrici (verificare anche fusibile 14) |
| 14 | 30A | Vetri Elettrici (verificare anche fusibile 13) |
| 15 | 5A | Fari/Fendinebbia (verificare anche fusibile 11, 12, 22, 23, 25, 29, 30) |
| 16 | 5A | Modulo Controllo Motore (verificare anche fusibile 28) Riscaldamento e A/C (IHKR E36) (verificare anche fusibile 20, 23, 31, 37, 39, 41) |
| 17 | Vuoto | |
| 18 | 15A | Pompa Benzina |
| 19 | 15A | Ventilatore Interno (verificare anche fusibile 20) |
| 20 | 30A | Riscaldamento e A/C (IHKR E36) (verificare anche fusibile 16, 23, 31, 37, 39, 41) Ventilatore Interno (verificare anche fusibile 19) |
| 21 | 5A | ABS (verificare anche fusibile 10, 27, 38, 46) |
| 22 | 5A | Fari/Fendinebbia (verificare anche fusibile 11, 12, 15, 23, 25, 29, 30) Illuminazione Strumenti (verificare anche fusibile 25, 33, 37) Luci Posizione/Stop Posteriori (verificare anche fusibile 33, 37) |
| 23 | 5A | Orologio Multifuzione (verificare anche fusibile 27, 31, 45, 46) Fari/Fendinebbia (verificare anche fusibile 11, 12, 15, 22, 25, 29, 30) Sedili Riscaldati (verificare anche fusibile 4) Riscaldamento e A/C (IHKR E36) (verificare anche fusibile 16, 20, 31, 37, 39, 41) Quadro Strumenti (verificare anche fusibile 27, 31, 46) On Board Computer OBC (verificare anche fusibile 11, 12, 27, 31, 33, 37, 45, 46) Lunotto Termico (verificare anche fusibile 6) Frecce (verificare anche fusibile 34) |
| 24 | 10A | Specchietti elettrici |
| 25 | 5A | Crash Control Module (verificare anche fusibile 11, 12, 29, 34) Fari/Fendinebbia (verificare anche fusibile 11, 12, 15, 22, 23, 29, 30) Illuminazione Strumenti (verificare anche fusibile 22, 33, 37) |
| 26 | 15A | Luci di Backup Centralina Cambio Automatico (A4S 310R) (verificare anche fusibile 28, 46) |
| 27 | 5A | ABS (verificare anche fusibile 10, 21, 38, 46) Orologio Multifunzione (verificare anche fusibile 23, 31, 45, 46) Quadro Strumenti (verificare anche fusibile 23, 31, 46) On Board Computer OBC (verificare anche fusibile 11, 12, 23, 31, 33, 37, 45, 46) |
| 28 | 5A | Cruise Control (verificare anche fusibile 46) Alimentazione Centralina Motore (verificare anche fusibile 16) Sistema di Avviamento Centralina Cambio Automatico (A4S 310R) (verificare anche fusibile 26, 46) |
| 29 | 7.5A | Crash Control Module (verificare anche fusibile 11, 12, 25, 34) Fari/Fendinebbia (verificare anche fusibile 11, 12, 15, 22, 23, 25, 30) |
| 30 | 7.5A | Fari/Fendinebbia (verificare anche fusibile 11, 12, 15, 22, 23, 25) |
| 31 | 5A | Orologio Multifunzione (verificare anche fusibile 23, 27, 45, 46) Riscaldamento e A/C (IHKR E36) (verificare anche fusibile 16, 20, 23, 37, 39, 41) On Board Computer OBC (verificare anche fusibile 11, 12, 23, 27, 33, 37, 45, 46) |
| 32 | 30A | Luce Cassetto Portaoggetti (glovebox) / alloggiamento lampadina / Alloggiamento Portacassette / Illuminazione accendisigari (verificare anche fusibile 33, 37, 44) |
| 33 | 10A | Telefono Cellulare (verificare anche fusibile 43) Luce Cassetto Portaoggetti (glovebox) / alloggiamento lampadina / Alloggiamento Portacassette / Illuminazione accendisigari (verificare anche fusibile 32, 37, 44) Luci Interne (verificare anche fusibile 43) Luci Targa/Bagagliaio (verificare anche fusibile 37) Illuminazione strumenti (verificare anche fusibile 22, 25, 37) On-Board Computer OBC (verificare anche fusibile 11, 12, 23, 27, 31, 37, 45, 46) Luci Posizione/Posteriori (verificare anche fusibile 22, 37) |
| 34 | 15A | Crash Control Module (verificare anche fusibile 11, 12, 25, 29) Frecce (verificare anche fusibile 23) |
| 35 | 25A | Chiusura Centralizzata (ZVM II) (verificare anche fusibile 7, 43) |
| 36 | 30A | Tergicristalli/lavavetri (verificare anche fusibile 37, 44, 45) |
| 37 | 10A | Luce Cassetto Portaoggetti (glovebox) / alloggiamento lampadina / Alloggiamento Portacassette / Illuminazione accendisigari (verificare anche fusibile 32, 33, 44) Riscaldamento e A/C (IHKR E36) (verificare anche fusibile 16, 20, 23, 31, 39, 41) Illuminazione strumenti (verificare anche fusibile 22, 25, 33) Luce Targa/bagagliaio (verificare anche fusibile 33) On-Board Computer OBC (verificare anche fusibile 11, 12, 23, 27, 31, 33, 45, 46) Luci Posizione/Posteriori (verificare anche fusibile 22, 33) Tergicristallo/Lavavetro (verificare anche fusibile 36, 44, 45) |
| 38 | 30A | ABS (verificare anche fusibile 10, 21, 27, 46) |
| 39 | 7.5A | Riscaldamento e A/C (IHKR E36) (verificare anche fusibile 16, 20, 23, 31, 37, 41) |
| 40 | 30A | Sedili Elettrici (verificare anche fusibile 5) |
| 41 | 30A | Riscaldamento e A/C (IHKR E36) (verificare anche fusibile 16, 20, 23, 31, 37, 39) Ventola Ausiliaria Radiatore |
| 42 | Vuoto | |
| 43 | 5A | Sistema Antifurto (Alpine) (verificare anche fusibile 7) Telefono Cellulare (verificare anche fusibile 33) Chiudura Centralizzata (ZVM II) (verificare anche fusibile 7, 35) Luci Interne (verificare anche fusibile 33) |
| 44 | 15A | Luce Cassetto Portaoggetti (glovebox) / alloggiamento lampadina / Alloggiamento Portacassette / Illuminazione accendisigari (verificare anche fusibile 32, 33, 37) Sistema Audio (verificare anche fusibile 9) Tergicristallo/Lavavetro (verificare anche fusibile 36, 37, 45) |
| 45 | 7.5A | Orologio Multifunzione (verificare anche fusibile 23, 27, 31, 46) On-Board Computer OBC (verificare anche fusibile 11, 12, 23, 27, 31, 33, 37, 46) Tergicristallo/Lavavetro (verificare anche fusibile 36, 37, 44) |
| 46 | 15A | ABS (verificare anche fusibile 10, 21, 27, 38) Luci STOP Orologio Multifunzione (verificare anche fusibile 23, 27, 31, 45) Cruise Control (verificare anche fusibile 28) Centralina Cambio Automatico (A4S 310R) (verificare anche fusibile 26, 28) Quadro Strumenti (verificare anche fusibile 23, 27, 31) On-Board Computer OBC (verificare anche fusibile 11, 12, 23, 27, 31, 33, 37, 45) |
FUSIBILI dal settembre 1993 al Settembre 1994
| Fusibile | Amperaggio | Circuito Protetto |
|---|---|---|
| 1 | 30A | Tettuccio Elettrico |
| 2 | Vuoto | |
| 3 | 30A | Lavafari |
| 4 | 15A | Sedili Riscaldati (verificare anche fusibile 23) |
| 5 | 30A | Sedili Elettrici (verificare anche fusibile 40) |
| 6 | 20A | Lunotto Termico (verificare anche fusibile 23) |
| 7 | 5A | Chiusura Centralizzata (ZVM II), (verificare anche fusibile 35,43) |
| 8 | 15A | Sistema Antifurto (Alpine) (verificare anche fusibile 43) Clacson |
| 9 | 20A | Sistema Audio (verificare anche fusibile 44) |
| 10 | 30A | ABS (verificare anche fusibile 21, 27, 38, 46) |
| 11 | 7.5A | Fari/Fendinebbia (verificare anche fusibile 12, 15, 22, 23, 25, 29, 30) Computer di Bordo (verificare anche fusibile 12, 23, 27, 31, 33, 37, 45, 46) |
| 12 | 7.5A | Fari/Fendinebbia (verificare anche fusibile 11, 15, 22, 23, 25, 29, 30) Computer di Bordo (verificare anche fusibile 11, 23, 27, 31, 33, 37, 45, 46) |
| 13 | Vuoto | |
| 14 | 30A | Vetri Elettrici (verificare anche fusibile 33) |
| 15 | 5A | Fari/Fendinebbia (verificare anche fusibile 11, 12, 22, 23, 25, 29, 30) |
| 16 | 5A | Modulo Controllo Motore (verificare anche fusibile 28) Riscaldamento e A/C (IHKR E36) (verificare anche fusibile 20, 23, 31, 37, 39, 41) |
| 17 | Vuoto | |
| 18 | 15A | Pompa Benzina |
| 19 | Vuoto | |
| 20 | 30A | Riscaldamento e A/C (IHKR E36) (verificare anche fusibile 16, 23, 31, 37, 39, 41) Ventilatore Interno |
| 21 | 5A | ABS (verificare anche fusibile 10, 27, 38, 46) |
| 22 | 5A | Illuminazione Strumenti (verificare anche fusibile 25, 33, 37) Luci Posizione/Stop Posteriori (verificare anche fusibile 33, 37) |
| 23 | 5A | Orologio Multifuzione (verificare anche fusibile 27, 31, 45, 46) Fari/Fendinebbia (verificare anche fusibile 11, 12, 15, 25, 29, 30) Sedili Riscaldati (verificare anche fusibile 4) Riscaldamento e A/C (IHKR E36) (verificare anche fusibile 16, 20, 31, 37, 39, 41) Quadro Strumenti (verificare anche fusibile 27, 31, 46) On Board Computer OBC (verificare anche fusibile 11, 12, 27, 31, 33, 37, 45, 46) Lunotto Termico (verificare anche fusibile 6) Frecce (verificare anche fusibile 34) |
| 24 | 10A | Specchietti elettrici |
| 25 | 5A | Fari/Fendinebbia (verificare anche fusibile 11, 12, 15, 23, 29, 30) Illuminazione Strumenti (verificare anche fusibile 22, 33, 37) |
| 26 | 15A | Luci di Backup Centralina Cambio Automatico (A4S 310R) (verificare anche fusibile 28, 46) |
| 27 | 5A | ABS (verificare anche fusibile 10, 21, 38, 46) Orologio Multifunzione (verificare anche fusibile 23, 31, 45, 46) Quadro Strumenti (verificare anche fusibile 23, 31, 46) On Board Computer OBC (verificare anche fusibile 11, 12, 23, 31, 33, 37, 45, 46) |
| 28 | 5A | Cruise Control (verificare anche fusibile 46) Alimentazione Centralina Motore (verificare anche fusibile 16) Sistema di Avviamento Centralina Cambio Automatico (A4S 310R) (verificare anche fusibile 26, 46) |
| 29 | 7.5A | Fari/Fendinebbia (verificare anche fusibile 11, 12, 15, 22, 23, 25, 30) |
| 30 | 7.5A | Fari/Fendinebbia (verificare anche fusibile 11, 12, 15, 22, 23, 25) |
| 31 | 5A | Orologio Multifunzione (verificare anche fusibile 23, 27, 45, 46) Riscaldamento e A/C (IHKR E36) (verificare anche fusibile 16, 20, 23, 37, 39, 41) Quadro Strumenti (verificare anche fusibile 23, 27, 46) On Board Computer OBC (verificare anche fusibile 11, 12, 23, 27, 33, 37, 45, 46) |
| 32 | 30A | Luce Cassetto Portaoggetti (glovebox) / alloggiamento lampadina / Alloggiamento Portacassette / Illuminazione accendisigari (verificare anche fusibile 33, 37, 44) |
| 33 | 10A | Telefono Cellulare (verificare anche fusibile 43) Luce Cassetto Portaoggetti (glovebox) / alloggiamento lampadina / Alloggiamento Portacassette / Illuminazione accendisigari (verificare anche fusibile 32, 37, 44) Luci Interne (verificare anche fusibile 43) Luci Targa/Bagagliaio (verificare anche fusibile 37) Illuminazione strumenti (verificare anche fusibile 22, 25, 37) On-Board Computer OBC (verificare anche fusibile 11, 12, 23, 27, 31, 37, 45, 46) Luci Posizione/Posteriori (verificare anche fusibile 22, 37) Vetri elettrici (verificare anche fusibile 14) |
| 34 | 15A | Crash Control Module Frecce (verificare anche fusibile 23) |
| 35 | 25A | Chiusura Centralizzata (ZVM II) (verificare anche fusibile 7, 43) |
| 36 | 30A | Tergicristalli/lavavetri (verificare anche fusibile 37, 44, 45) |
| 37 | 10A | Luce Cassetto Portaoggetti (glovebox) / alloggiamento lampadina / Alloggiamento Portacassette / Illuminazione accendisigari (verificare anche fusibile 32, 33, 44) Riscaldamento e A/C (IHKR E36) (verificare anche fusibile 16, 20, 23, 31, 39, 41) Illuminazione strumenti (verificare anche fusibile 22, 25, 33) Luce Targa/bagagliaio (verificare anche fusibile 33) On-Board Computer OBC (verificare anche fusibile 11, 12, 23, 27, 31, 33, 45, 46) Luci Posizione/Posteriori (verificare anche fusibile 22, 33) Tergicristallo/Lavavetro (verificare anche fusibile 36, 44, 45) |
| 38 | 30A | ABS (verificare anche fusibile 10, 21, 27, 46) |
| 39 | 7.5A | Riscaldamento e A/C (IHKR E36) (verificare anche fusibile 16, 20, 23, 31, 37, 41) |
| 40 | 30A | Sedili Elettrici (verificare anche fusibile 5) |
| 41 | 30A | Riscaldamento e A/C (IHKR E36) (verificare anche fusibile 16, 20, 23, 31, 37, 39) Ventola Ausiliaria Radiatore |
| 42 | 7.5A | Airbag SRS (Verificare anche Fusibile 43) |
| 43 | 5A | Sistema Antifurto (Alpine) (verificare anche fusibile 8) Airbag SRS (Verificare anche Fusibile 42) Telefono Cellulare (verificare anche fusibile 33) Chiudura Centralizzata (ZVM II) (verificare anche fusibile 7, 35) Luci Interne (verificare anche fusibile 33) |
| 44 | 15A | Luce Cassetto Portaoggetti (glovebox) / alloggiamento lampadina / Alloggiamento Portacassette / Illuminazione accendisigari (verificare anche fusibile 32, 33, 37) Sistema Audio (verificare anche fusibile 9) Tergicristallo/Lavavetro (verificare anche fusibile 36, 37, 45) |
| 45 | 7.5A | Orologio Multifunzione (verificare anche fusibile 23, 27, 31, 46) On-Board Computer OBC (verificare anche fusibile 11, 12, 23, 27, 31, 33, 37, 46) Tergicristallo/Lavavetro (verificare anche fusibile 36, 37, 44) |
| 46 | 15A | ABS (verificare anche fusibile 10, 21, 27, 38) Luci STOP Orologio Multifunzione (verificare anche fusibile 23, 27, 31, 45) Cruise Control (verificare anche fusibile 28) Centralina Cambio Automatico (A4S 310R) (verificare anche fusibile 26, 28) Quadro Strumenti (verificare anche fusibile 23, 27, 31) On-Board Computer OBC (verificare anche fusibile 11, 12, 23, 27, 31, 33, 37, 45) |
LE PROSSIME TABELLE SONO IN ALLESTIMENTO
FUSIBILI dal settembre 1994 al Settembre 1995
[table “3” not found /]
FUSIBILI dal settembre 1995 al Settembre 1996
| Motore | Aspirazione | Scarico | ||||||
|---|---|---|---|---|---|---|---|---|
| Durata | Alzata (mm) | Apertura | Chiusura | Durata | Alzata (mm) | Apertura | Chiusura | |
| M50B20nv | 240º | 9.7 | 24º | 36º | 228º | 8.8 | 38º | 10º |
| M50B25nv | 240º | 9.7 | 19º | 41º | 228º | 8.8 | 35º | 13º |
| M50B20tu | 228º | 9.0 | 3º | 39º | 228º | 9.0 | 39º | 9º |
| M50B25tu | 228º | 9.0 | 4º | 44º | 228º | 9.0 | 35º | 13º |
| S50B30 (M3 3.0) | 260º | 12.0 | 260º | 12.0 | ||||
| S50B30US | 252º | 10.2 | 244º | 9.5 | ||||
| S50B32 (M3 3.2) | 256º | 9.7 | 240º | 9.0 | ||||
| M52B20 | 228º | 9.0 | 4º | 44º | 228º | 9.0 | 39º | 9º |
| M52B25 | 228º | 9.0 | 4º | 44º | 228º | 9.0 | 39º | 9º |
| M52B28 | 228º | 9.0 | 4º | 44º | 228º | 9.0 | 39º | 9º |
| S52B32 | 252º | 10.2 | 244º | 10.2 | ||||
| M52B20tu | 228º | 9.0 | -6º | 54º | 244º | 9.0 | 47º | 17º |
| M52B25tu | 228º | 9.0 | -6º | 54º | 244º | 9.0 | 47º | 17º |
| M52B28tu | 228º | 9.0 | -6º | 54º | 244º | 9.0 | 47º | 17º |
| M54b25 | 228º | 9.0 | 244º | 9.0 | ||||
| M54b30 | 240º | 9.7 | 244º | 9.0 | ||||
| M54b30ZHP | 246º | 10 | 237º | 9.4 | ||||
FUSIBILI dal settembre 1996 al 1999
[table “5” not found /]
La macchina ha degli strappi o vuoti ogni tanto,si spegne di punto in bianco.puo’essere il relè della benzina?dove si trova? bmw coupé e36 del 95.
Grazie mille
ciao, strano che faccia questo difetto in maniera intermittente.

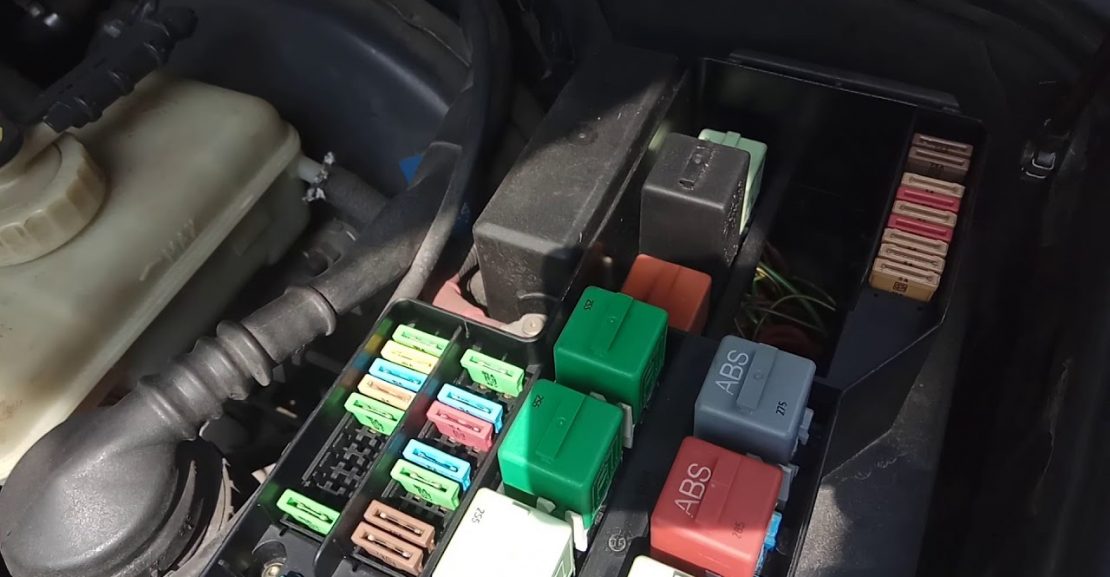

comunque come indicato anche nella prima immagine dell’articolo il relè della pompa benzina si trova ACCANTO la scatola fusibili, subito all’esterno sotto un coperchietto nero, è solitamente di colore verde ed è il più “in basso” del gruppo (in base al motore possono essercene 2 o 3 e possono anche cambiare di colore). inoltre non è detto che siano stati spostati di posizione da qualcuno.
allego foto:
