Stufo dell’orrendo analogico su e36 e non ti interessa l’obc 18 tasti, ma ti basta avere un orologio analogico e un display che indichi la temperatura esterna?



Ecco la guida che fa per te….

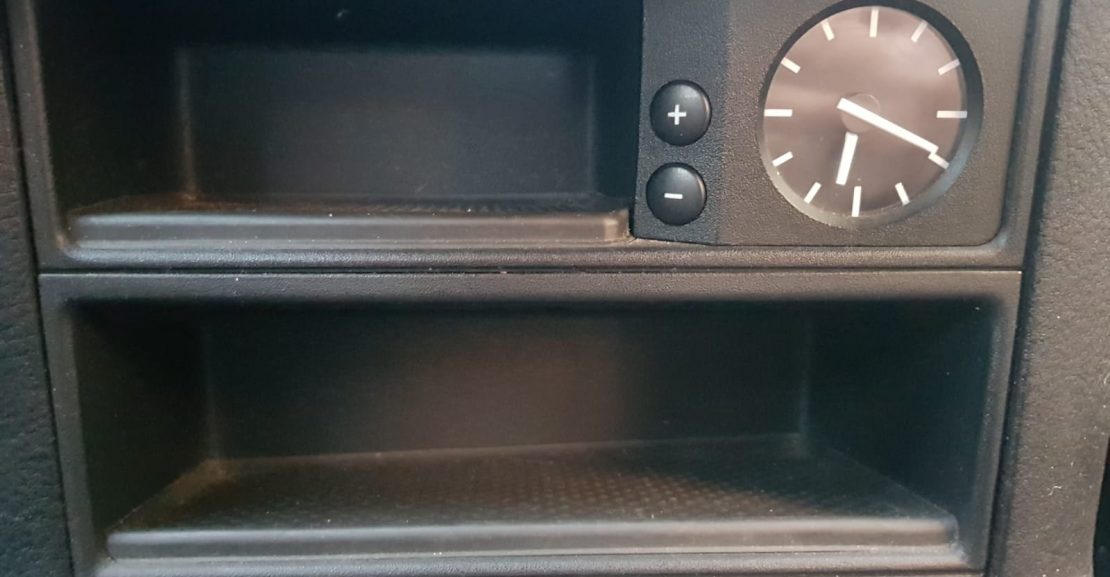

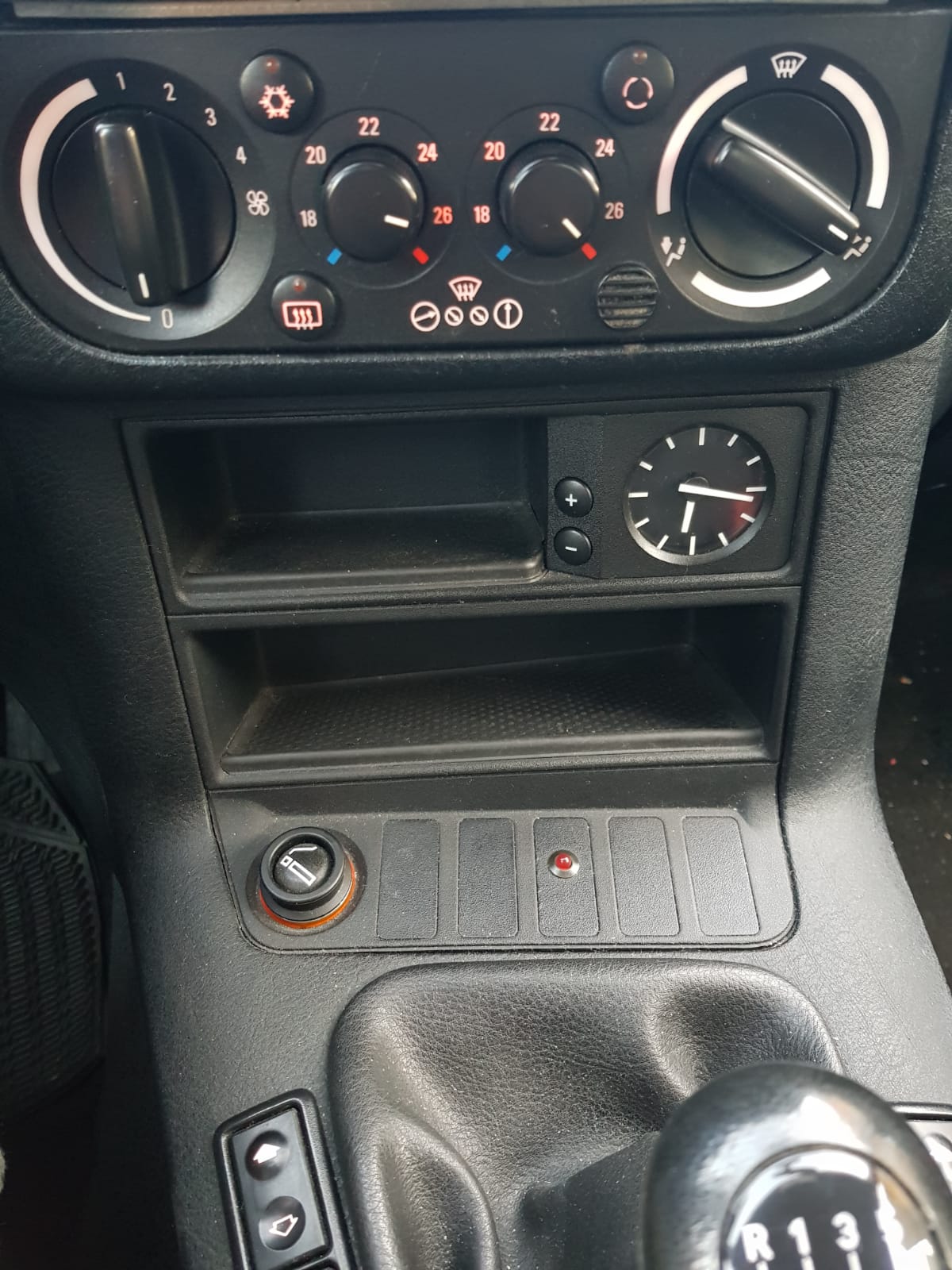

all’uscita l’e36 proponeva su tutte le versioni un orologio analogico posto al centro del tunnel sotto i comandi clima:

Fortunatamente però, per chi non voleva spendere capitali in computer di bordo complessi esisteva il 7 tasti
L’obc 7 tasti non era altro che un display digitale che includeva un sensore di temperatura esterno, ed era richiedibile come optional appunto con la voce “outdoor temperature display)

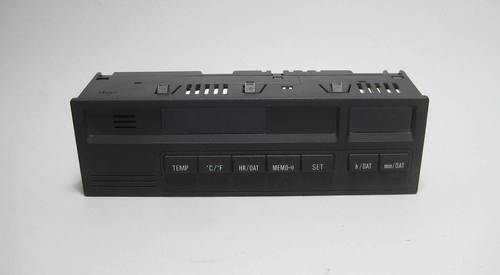

https://www.bmwe36.it/files/2019/04/inv_002161__41228.1523274849.jpg
siccome è molto facile repelirlo in italia ( era la scelta piu diffusa al fronte di altri OBC come l’8 tasti, l’11 tasti e il 18 tasti)
le uniche cose che dovrete prendere sono:
– l’unità OBC (quella mostrata nella foto sopra)
– il suo spinotto posteriore a 18pin con un po di filo attaccato (se vi trovate da un demolitore fatevelo tagliare piu lungo possibile)
– il sensore di temperatura, situato dietro il paraurti anteriore lato guida

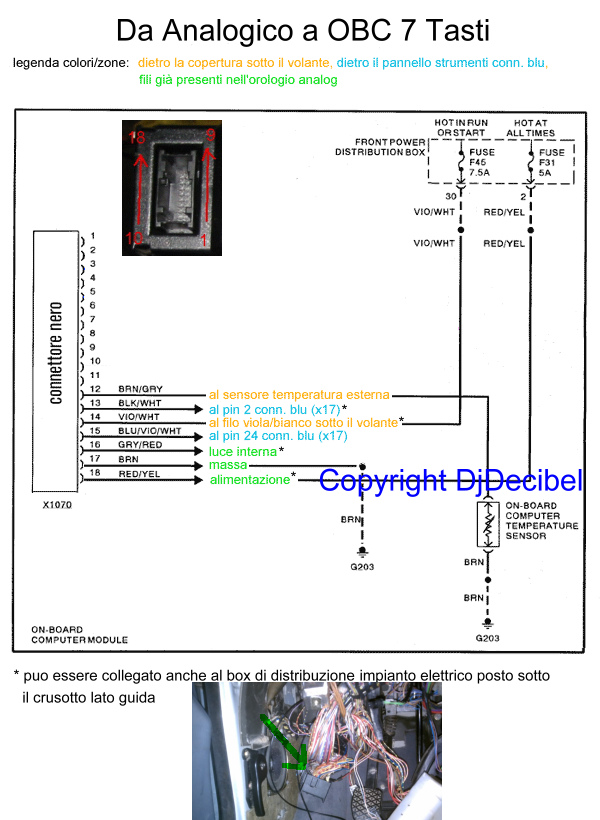

se volete effettaure un retrofit installarlo è semplicissimo, bisogna solo collegare qualche filo… seguendo la guida quì sotto:
– i fili versi sono quelli gia esistenti nello spinotto a 3 pin del vecchio orologio analogico, vi basterà tagliarli e collegrli allo spinotto del nuovo OBC
– il pin 13 (nero/bianco) e il pin 1 5(blu/viola/bianco) vanno a collegarsi dietro il quadro strumenti sull connettore blu (x17)
– il pin 14 (viola bianco) è una corrente sotto chiave e vi basterà prenderla da un qualsiasi filo dello stesso colore oppure alla juction box che si trova sotto il volante (mostrata nella foto alla fine della guida)
– il pin 12 infine andrà portato al sensore della temperatura, passando da dentro la scatola fusibili e scendendo assieme al cablaggio dei fari sino al convogliatore aria freni lato guida (dove andrà installato)
– l’altro filo del sensore di temperatura andrà collegato ad una qualsiasi massa






come al solito se la guida ti è piaciuta, hai trovato difficoltà o ti serve aiuto, puoi commentare qui sotto oppure scrivere nel nostro forum!
